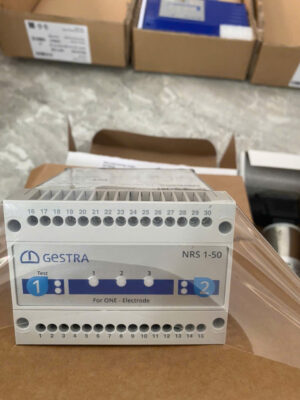

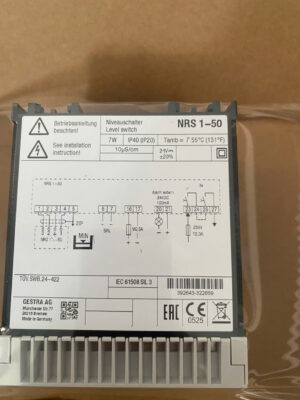

Bộ công tắc báo mức nước Gestra NRS 1-50

Giới thiệu về Bộ công tắc báo mức nước Gestra NRS 1-50:

Điện áp cung cấp:

24 VDC +/– 20%, 0,3 A

100 – 240 VAC + 10/– 15 %, 47 – 63 Hz, 0,2 A (tùy chọn)

Cầu chì ngoài:

M 0,5 A (bán trễ) Công suất tiêu thụ 7 VA

Độ nhạy của phản ứng:

(Độ dẫn điện của nước ở 25 °C)

> 0,5 … < 1000 μS/cm hoặc > 10 … < 10000 μS/cm

Kết nối điện của điện cực mức:

Để kết nối các điện cực mức, vui lòng sử dụng:

• Đối với công tắc mức NRS 1-50 có độ nhạy phản hồi 10 μS: Cáp điều khiển đa lõi có màn chắn, kích thước ruột dẫn 0,5 mm2, ví dụ LiYCY 4 x 0,5 mm2, chiều dài tối đa 100 m.
• Đối với công tắc mức NRS 1-50 có độ nhạy phản hồi 5 μS: Cáp dữ liệu điện dung thấp đa lõi có màn hình kép, kích thước ruột dẫn tối thiểu 0,5 mm2, Li2YCY PiMF 2 x 2 x 0,5 mm2 , chiều dài tối đa 30 m.

Đầu vào dự phòng:

2 đầu vào không có điện áp, 24 V DC, để theo dõi thời gian xả và bỏ qua. Thời gian bỏ qua tối đa: 5 phút.

Dây dẫn: cáp điều khiển 2 x 0,5 mm2.

Mạch an toàn:

Tiếp điểm không điện áp 2 volt,
6 A 250 V AC / 30 V DC cos ϕ = 1.
Độ trễ phản hồi: 3 giây, 15 giây cho các ứng dụng hàng hải.
Cung cấp tải cảm ứng với các tổ hợp RC theo thông số kỹ thuật của nhà sản xuất để đảm bảo triệt nhiễu.

Đầu ra tín hiệu:

Đầu ra không có điện áp 2 volt để truyền tín hiệu bên ngoài tức thời, 24 V DC, tối đa 100 mA (đầu ra bán dẫn).

Dây dẫn: cáp điều khiển 2 x 0,5 mm2.

Các chỉ số và bộ điều chỉnh:

• các nút để kiểm tra và chẩn đoán, 4 đèn LED đỏ/xanh lá cây để chỉ chế độ hoạt động và báo động.
• Đèn LED màu đỏ để chẩn đoán lỗi, 2 công tắc mã hai cực để cài đặt số lượng điện cực.

• Chức năng an toàn: Chức năng chính của NRS 1-50 là hoạt động như một bộ giới hạn mực nước thấp được chứng nhận an toàn. Khi mực nước trong nồi hơi giảm xuống dưới mức tối thiểu an toàn đã định, thiết bị sẽ tự động ngắt nguồn nhiệt (ví dụ, bộ đốt), ngăn ngừa tình trạng nồi hơi bị cạn nước (dry-run) và nguy cơ cháy nổ.
• Độ tin cậy cao: Thiết bị tuân thủ các tiêu chuẩn an toàn chức năng quốc tế nghiêm ngặt, bao gồm chứng nhận SIL 3 (Safety Integrity Level 3) theo tiêu chuẩn IEC 61508. Điều này đảm bảo mức độ an toàn và độ tin cậy vận hành rất cao.
• Giám sát tự động (Self-monitoring): NRS 1-50 tích hợp tính năng tự kiểm tra liên tục cả bộ điều khiển và đường dây kết nối với điện cực báo mức. Bất kỳ lỗi nào phát sinh (ví dụ: đứt dây, ngắn mạch) đều được phát hiện và báo hiệu ngay lập tức.
• Tương thích cảm biến: Thiết bị này hoạt động song song với các loại điện cực báo mức dẫn điện của Gestra (ví dụ: dòng NRG 1…-50, NRG 16-36) để phát hiện sự hiện diện hay vắng mặt của nước.
• Chỉ báo trạng thái trực quan: Mặt trước của thiết bị được trang bị các đèn LED màu đỏ và xanh lá để hiển thị rõ ràng chế độ hoạt động, trạng thái cảnh báo và hỗ trợ người vận hành trong việc chẩn đoán lỗi.
• Thiết kế mô-đun và linh hoạt: Với thiết kế dạng mô-đun nhỏ gọn, NRS 1-50 có thể dễ dàng gắn vào thanh ray DIN TH 35 trong tủ điều khiển, giúp tiết kiệm không gian và thuận tiện cho việc lắp đặt.
• Có thể điều chỉnh độ nhạy: Cho phép điều chỉnh độ nhạy của thiết bị để phù hợp với độ dẫn điện khác nhau của nước lò hơi (ví dụ: > 0.5 µS/cm hoặc > 10 µS/cm).

• Hệ thống nồi hơi công nghiệp: Đảm bảo an toàn tuyệt đối cho các nồi hơi sản xuất hơi nước cho các quy trình sản xuất.
• Hệ thống nước nóng áp lực cao: Giám sát mực chất lỏng trong các bình áp lực.
• Hệ thống năng lượng và HVAC: Trong các ứng dụng liên quan đến kiểm soát mức chất lỏng an toàn và chính xác.
