Đồng hồ đo lưu lượng khí gas

Các loại Đồng hồ đo lưu lượng khí gas:

Đồng hồ đo lưu lượng khí gas chúng ta có thể sử dụng các loại đồng hồ sau để đo: Vortex, Thermal Mass, DP Flowmetter, Tùy vào điều kiện hoạt động của lưu chất chúng ta cân nhắc sử dụng kiểu đồng hồ đo phù hợp nhất.Ví dụ như đối với dòng lưu chất có tốc độ có thể tạo được xoáy thì chúng ta có thể sử dụng dòng Vortex hoặc nếu cần một dãy Turn down rộng thì chúng ta phải sử dụng loại Thermal mass để đáp ứng được phép đo được chính xác

Đồng hồ đo lưu lượng khí gas dạng Thermal mass:

Nguyên lý hoạt động của Thermal mass:

Đồng hồ đo lưu lượng khối nhiệt được thiết kế trên cơ sở phân tán nhiệt và áp dụng phương pháp nhiệt độ khác nhau không đổi để đo lưu lượng khí. Nó có ưu điểm là kích thước nhỏ, lắp đặt dễ dàng, độ tin cậy cao và độ chính xác cao.

Tính năng của Thermal mass:

• Đo lưu lượng khối lượng hoặc lưu lượng thể tích của khí
• Về nguyên tắc không cần bù nhiệt độ và áp suất với phép đo chính xác và vận hành dễ dàng
• Máy đo cũng có thể được sử dụng để phát hiện rò rỉ khí gas của kẻ thù
• Khả năng chống rung tốt và tuổi thọ cao
• Không có bộ phận chuyển động và cảm biến áp suất trong đầu dò, không có rung động ảnh hưởng đến độ chính xác của phép đo
• Dễ dàng cài đặt và bảo trì
• Thiết kế kỹ thuật số, độ chính xác và ổn định cao
• Định cấu hình với giao diện RS485 hoặc HART để thực hiện tích hợp và tự động hóa nhà máy

Thông số kỹ thuật của đồng hồ đo lưu lượng khí gas Thermal mass:

Measuring Medium	Various gases (Except the acetylene)
Diameter	DN10-DN4000
Velocity	0.1-100 Nm/s
Accuracy	±1.0%， ±2.5%
Working Temperature	Sensor: -40℃…+200℃；Transmitter：-20℃…+45℃
Working Pressure	Insertion sensor: medium pressure ≤1.6MpFlange sensor: medium pressure ≤1.6Mp Special pressure please contact supplier
Power Supply	Compact type: 24V DC or 220 V AC, power consumption ≤18WRemote type: 220V AC, power consumption ≤19W
Response Time	1s
Output	4-20 mA ; Pulse
Communication	RS485 and HART
Alarm Output	1-2 line relay, normally open state, 10A/220V/AC or 5A/30V/DC
Sensor Type	Standard insertion, hot-tapped insertion and flange
Construction	Compact and remote
Pipe Material	Carvon steel, stainless steel, plastic, etc.
Dispaly	4 lines LCD mass flow, volume flow in standard conditionFlow totalizer, date and time, working time and velocity, etc.
Protection	IP65
Body Material	SS304; SS316
Explosion Proof	EXdllCTGb

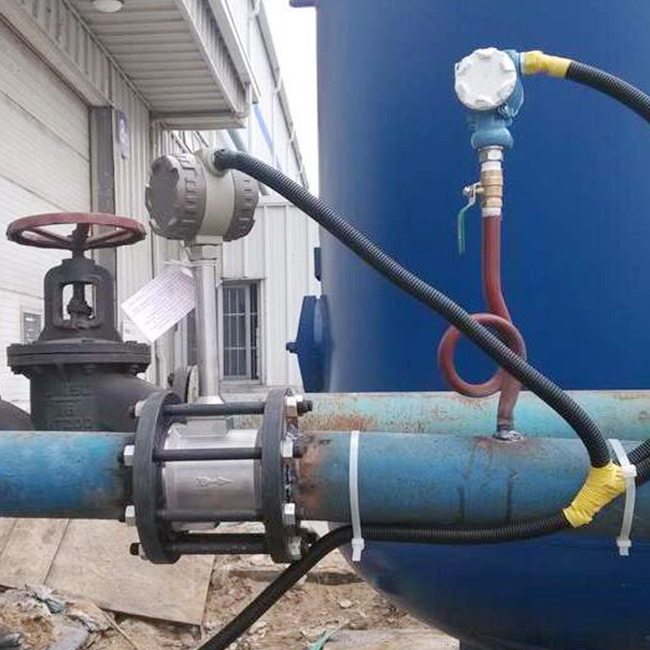

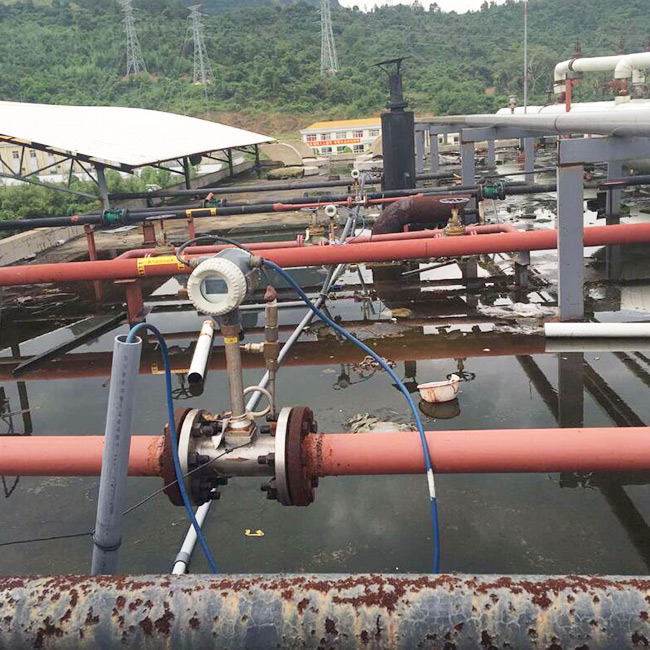

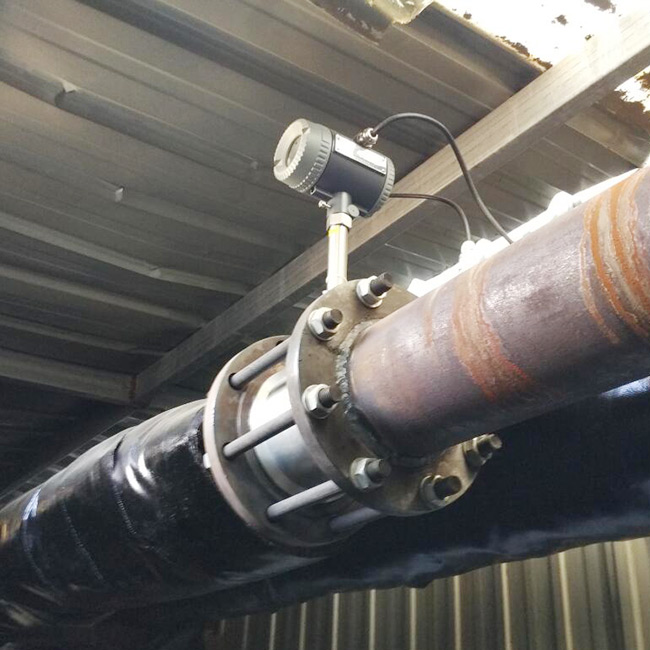

Đồng hồ đo lưu lượng khí gas kiểu Vortex:

Nguyên lý hoạt động của Vortex:

Lưu lượng kế xoáy được sử dụng để đo tốc độ dòng khí hoặc chất lỏng trong đường ống chảy đầy. Nguyên lý đo lường dựa trên sự phát triển của đường thoát nước xoáy Karman sau khi có vật thể được xây dựng trong đường ống.
Sự bong ra định kỳ của các dòng xoáy xảy ra đầu tiên từ một phía và sau đó từ phía bên kia của một vật thể dốc (vật thể xoáy) trong trạng thái dừng vuông góc với trục ống. Việc loại bỏ dòng xoáy tạo ra cái gọi là “đường xoáy Karman” với các điều kiện áp suất xen kẽ có tần số tỷ lệ thuận với tốc độ dòng chảy.



Thông số kỹ thuật của đồng hồ đo lưu lượng khí gas kiểu Vortex:

Application Range	Gas; (2) Liquid; (3) Steam
Measured Value
Primary Measured Value	Flow Rate
Secondary Measured Value	Volume flow (Pressure and Temperature is available)
Temperature
Process Temperature	T1 Level: -20℃…+100℃
	T2 Level: -20℃…+250℃
	T3 Level: -20℃…+350℃
	T4 Level: -20℃…+420℃
Ambient Temperature	-10℃…+50℃
Pressure
EN 1092-1	DN200…DN300: PN10
	DN100…DN200: PN16
	DN15…DN80: PN25
	Other pressure in request
ASME B 16.5	1/2”…8”: 150 Ib RF
	Other pressure in request
JIS	1/2”…8”: 10K
	Other pressure in request
Reference Condition	Flow conditions similar to EN 29104
	Medium: Water/Gas/Steam
	Temperature: -10℃…+30℃
	Inlet Section: ≥10DN
Accuracy	For Liquid: ±1.0% of rate
	For Steam and Gas:±1.5% of rate
Body Material	SS304
	SS306
Converter Material	Standard: Polyurethane coated die-cast aluminum

Cấu hình đồng hồ đo lưu lượng khí gas kiểu Vortex:

Model	Suffix Code								Description
LUGB-	1	2	3	4	5	6	7	8	Vortex Flowmeter
Fluid	L								Liquid
	G								Gas/Air
	S								Steam
Diameter		XXX							Stand for diameter 015: DN 15; 050: DN 50; 100: DN 100; 300: DN 300
Structure			S						Compact type
			L						Remote type
Converter Type				C					Fluid: liquid; 24V DC; 4-20mA/Pulse output; Digital display; Ex
				V					24V DC; 4-20mA/Pulse output ( V type is only for Gas/Steam application ); Digital display; Ex
				D					24V DC; 4-20mA/Pulse output; Temperature & Pressure compensation; Digital display; Ex
				DB					24V DC; 4-20mA/Pulse output; Temperature & Pressure compensation; Digital display; Ex
				DA					24V DC; 4-20mA/Pulse output; Temperature & Pressure compensation; Digital display; Ex
				DV					24V DC; 4-20mA/Pulse output; Temperature & Pressure compensation; Digital display; Ex
				Notice:					Modbus RS485 is optional for C, V, D,DA,DB,DV series Dual power (24V DC+ Battery) is optional for C, V, D, DA,DB series
Body Material					S4				SS304
					S6				SS306
Explosion Proof						BT			ExdIIBT6
						CT			ExibIICT4
						NA			No explosion proof
Connection							WAF		Wafer connection
							DXX		D16: DIN PN 16 Flange; D25: DIN PN 25 Flange…
							AXX		A15: ANSI 150# Flange; A30: ANSI 300# Flange…
							JXX		J10: JIS 10K Flange; J20: JIS 20K Flange…
Temperature Rating								T1	-20℃…+100℃
								T2	-20℃…+250℃
								T3	-20℃…+350℃
								T4	-20℃…+420℃
