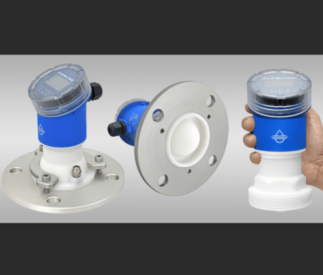

EchoBeam LR85 FLOWLINE

Giới thiệu về EchoBeam LR85 FLOWLINE:

EchoBeam LR85 FLOWLINE là máy phát cảm biến mức không tiếp xúc đáng tin cậy và dễ sử dụng nhất. Công nghệ radar 80 GHz của Flowline không bị ảnh hưởng bởi hầu hết các yếu tố môi trường, quy trình hoặc môi trường và LevelTap trực quan của chúng tôi^®TM Ứng dụng giúp cấu hình đơn giản.

ỨNG DỤNG:

Máy phát cảm biến mức radar 80 GHz đa năng LR85 cung cấp phép đo mức liên tục lên đến 196,8 ‘(60m) đối với chất rắn hoặc 393,7 ‘(120m) đối với chất lỏng, với 4-20 mA với đầu ra tín hiệu HART hoặc Modbus. Bộ phát cảm biến mức được cấu hình không dây qua Bluetooth thông qua LevelTap của chúng tôi^TM Ứng dụng cho phép bạn xem mức độ, xác minh trạng thái và quản lý cài đặt của các máy phát cảm biến mức được kết nối từ sự an toàn của mặt đất hoặc sàn catwalk gần đó. Máy phát cảm biến mức đo chất rắn và môi trường lỏng với giá trị hằng số điện môi ≥ 1,6, chẳng hạn như viên, hạt, bột hoặc chất rắn tổng hợp, và chất lỏng nước, hóa chất hoặc dầu mỏ. Chọn máy phát cảm biến mức này cho các silo và boongke bụi cao, bụi bặm hoặc các ứng dụng xử lý chất lỏng khó khăn.

TÍNH NĂNG:

• Công nghệ 80 GHz cung cấp hoạt động đáng tin cậy, không cần bảo trì
• Các biện pháp có bụi đáng kể, khuấy trộn, bọt hoặc điện môi thấp
• Chùm tia 4º lý tưởng cho các ứng dụng có không gian đo hạn chế
• Ăng-ten PFA chắc chắn cung cấp khả năng chống ăn mòn cao nhất
• Được cung cấp trong giá đỡ mặt bích bằng ren hoặc gimbal với tùy chọn lọc không khí
• Vỏ IP66 / 67 để lắp đặt ngoài trời tiếp xúc trong mọi thời tiết
• Màn hình nút nhấn LCD để chỉ báo và điều chỉnh mức bể
• Đo chiều cao mức hoặc khoảng cách khoảng cách không khí và thể tích bể chứa hoặc silo
• Cấu hình qua LevelTap^TM Ứng dụng, màn hình LCD, HART hoặc Modbus

Thông số kỹ thuật của EchoBeam LR85 FLOWLINE:

Maximum range: Solids: 196.8’ (60m) with media dielectric ≥ 6 and minimal dust; Liquid: 393.7’ (120m) with media dielectric ≥ 20 and minimal agitation

Frequency: 80 GHz., W-band, FMCW

Accuracy: 0.4m to 30m: ± 2mm; 0.00m to 0.39m: ± 10mm

Dead band: 0” (0mm)

Beam angle: 4°

Min. dielectric: ≥ 1.6

Bluetooth version: Bluetooth 5.0

Bluetooth range: 26.2′ (8m)

Configuration: LevelTap^TM App (IOS & Android) or push button

Memory: Non-volatile

Display type: LCD, dot matrix

Signal output: 4-20 mA, two-wire, HART 7 or Modbus, RS485, 9600 baud

Max. signal dist: 4-20 mA: 1,000’ (304m); Modbus: 3,937’ (1200m)

Signal fail-safe: Selectable high, low or hold last value

Wire interface: 4-20 mA: 2-pole terminal block; Modbus: 4-pole terminal block

Supply voltage: 4-20 mA: 12-30 VDC; Modbus: 9-27 VDC

Max. consumption: 4-20 mA: 22.5 mA; Modbus: 1.5 watt

Process temp.: F: -40° to 248°; C: -40° to 120°

Temp. comp.: Automatic

Storage temp.: F: -40° to 176°, C: -40° to 80°

Pressure: Thread: -14.5 to 43.5 psi (-1 to 3 bar); Flange: Atmospheric

Enclosure rating: NEMA 4X (IP66/67)

Conduit connect.: NPT thread: 1/2” NPT; G thread: M20

Encl. material: PBT-FR (polybutylene terephthalate)

Encl. cap material: PC (clear polycarbonate)

Antenna material: PFA (natural perfluoroalkoxy)

Flange material: 316L (stainless steel)

Process mount: 3” NPT or M80x3 with Viton GLT gasket or 3” ANSI gimbal flange or DIN80 PN6 gimbal flange

Air purge conn.: 1/4” tube compression fitting (flange only)

Classification: General purpose (cCSAus)

Approvals: C22.2 No. 61010-1-12

Compliance: FCC: Part 15.256, 15.209, 15C; ISED IC: RSS-102, RSS-211, RSS-247; UKCA RER 2017: 6(1)(a), 6(1)(b), 6(2); CE/RED 2014/53/EU: EN 302 372, EN 302 729, EN 301 489-1, -33, EN 300 328, SRRC: (No. [2002] 353), RoHS, REACH, CRN, conflict minerals

Một số model và phụ kiện kết nối:

LR85-0300	3 “NPT, 4-20 mA w / HART
LR85-0301	3 “NPT, Modbus
LR85-0310	M80x3, 4-20 mA w / HART
LR85-0311	M80x3, Modbus
LR85-0330	3 “ANSI, 4-20 mA w / HART
LR85-0331	3 “ANSI, Modbus
LR85-0350	DIN80, 4-20 mA w / HART
LR85-0351	DIN80, Modbus
