Bộ điều khiển pH/ORP là gì? Ứng dụng, cấu tạo và cách lựa chọn

Bộ điều khiển pH/ORP là gì?

Bộ điều khiển pH/ORP (pH/ORP Controller hoặc Transmitter pH/ORP) là thiết bị dùng để đo, hiển thị và điều khiển giá trị pH hoặc ORP (Oxidation Reduction Potential – thế oxy hóa khử) trong các hệ thống xử lý nước và quy trình công nghiệp.

Thiết bị nhận tín hiệu từ cảm biến pH hoặc cảm biến ORP, xử lý và xuất tín hiệu điều khiển như 4–20 mA, relay alarm, truyền thông số để kết nối PLC/DCS hoặc điều khiển bơm hóa chất.

---

Chức năng chính của bộ điều khiển pH/ORP

• Đo liên tục giá trị pH (0–14) hoặc ORP (mV)

• Hiển thị giá trị đo trên màn hình

• Phát tín hiệu 4–20 mA về PLC/DCS

• Xuất relay cảnh báo khi vượt ngưỡng cài đặt

• Hiệu chuẩn cảm biến (calibration)

• Một số model hỗ trợ điều khiển PID cho bơm hóa chất

---

Cấu tạo cơ bản của bộ điều khiển pH/ORP

Một hệ đo pH/ORP hoàn chỉnh gồm:

1. Cảm biến pH hoặc ORP

   • pH: điện cực thủy tinh (Glass) hoặc ISFET

   • ORP: điện cực Platinum (Pt) hoặc Gold (Au)

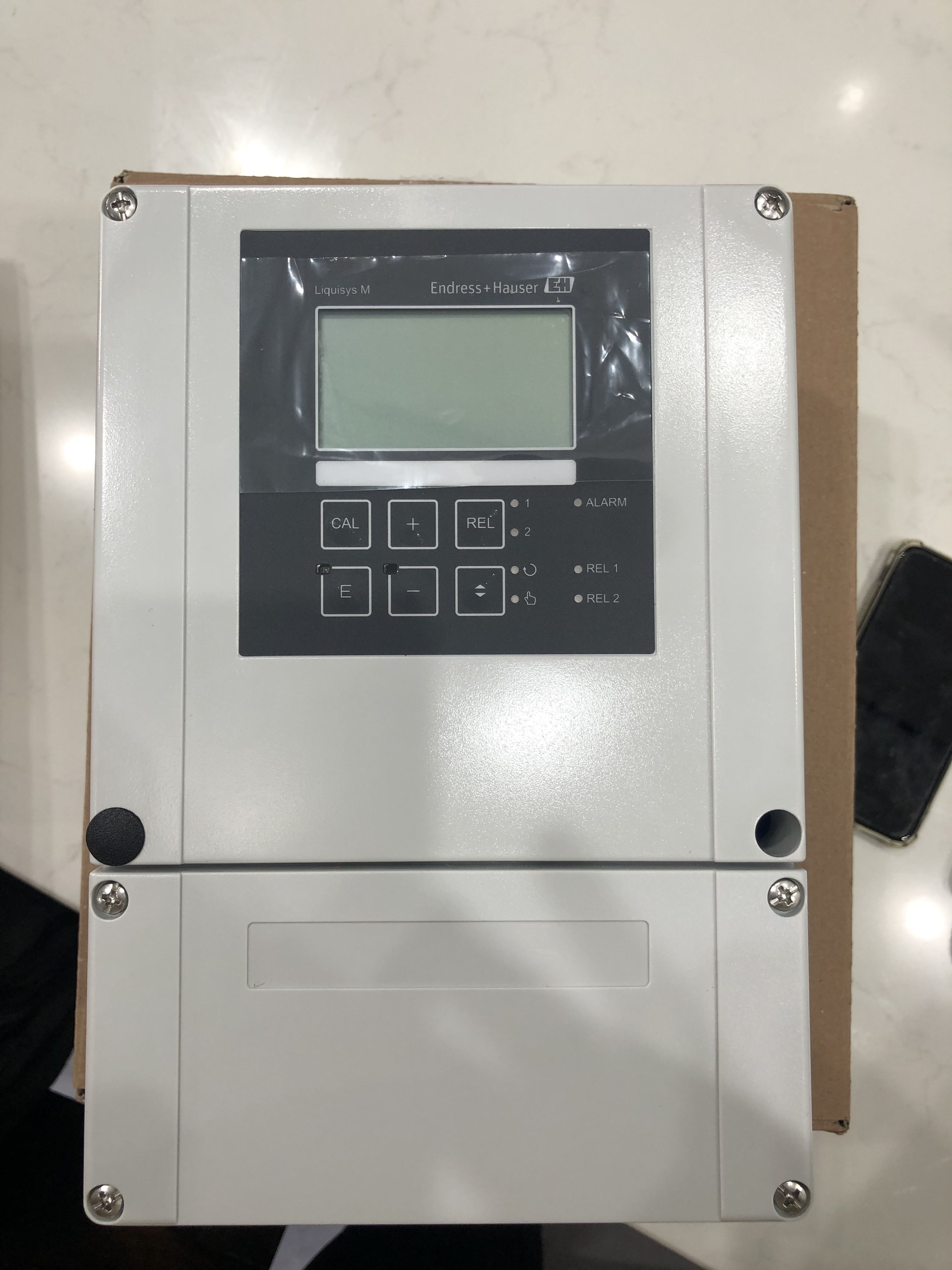

2. Bộ điều khiển pH/ORP

   • Lắp tủ điện hoặc lắp hiện trường (Field mounting)

3. Cáp tín hiệu / cáp Memosens (nếu là cảm biến số)

4. Nguồn cấp & ngõ ra điều khiển

---

Phân loại bộ điều khiển pH/ORP

🔹 Theo công nghệ cảm biến

• Analog pH/ORP: tín hiệu mV truyền trực tiếp

• Digital pH/ORP (Memosens): tín hiệu số, chống nhiễu, độ ổn định cao

🔹 Theo kiểu lắp đặt

• Lắp tủ điện (Panel mount)

• Lắp hiện trường (Field mount, IP65/IP66)

🔹 Theo số kênh đo

• 1 kênh: đo pH hoặc ORP

• 2 kênh: đo đồng thời pH + ORP (cần 2 cảm biến)

---

Ứng dụng của bộ điều khiển pH/ORP

Bộ điều khiển pH/ORP được sử dụng rộng rãi trong:

• Hệ thống xử lý nước thải

• Trạm nước cấp – nước sinh hoạt

• Ngành thực phẩm & đồ uống

• Ngành dược phẩm

• Hóa chất, xi mạ, điện tử

• Kiểm soát Clo, Ozone, khử trùng

---

Ưu điểm của bộ điều khiển pH/ORP hiện đại

• Độ chính xác cao, đo liên tục 24/7

• Dễ dàng hiệu chuẩn và bảo trì

• Tích hợp 2 ngõ ra 4–20 mA (primary + secondary value)

• Có relay alarm điều khiển bơm hóa chất

• Phiên bản digital giúp:

  • Chống nhiễu

  • Hiệu chuẩn offline

  • Lưu dữ liệu cảm biến

---

Lưu ý khi lựa chọn bộ điều khiển pH/ORP

Khi chọn mua bộ điều khiển pH/ORP, cần xem xét:

• Đo pH hay ORP, hay cả hai

• Loại cảm biến: analog hay digital

• Số ngõ ra 4–20 mA

• Có cần relay alarm / PID không

• Môi trường lắp đặt (IP65, IP66)

• Có yêu cầu calibration ISO 17025 hay không

---

Các thương hiệu bộ điều khiển pH/ORP phổ biến

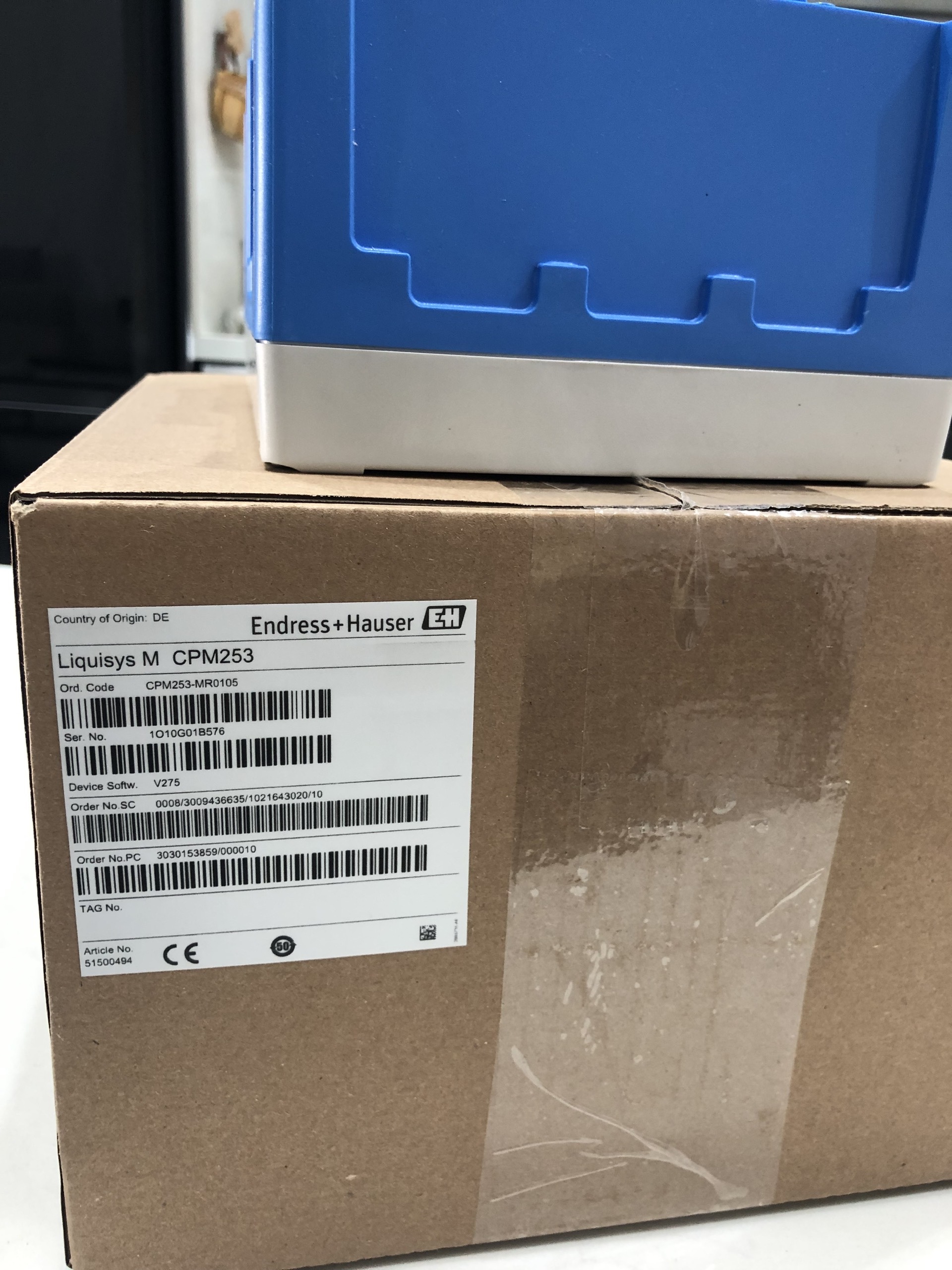

• Endress+Hauser (Liquiline, CPM, CM series)

• Yokogawa

• Emerson / Rosemount

• Hach

• Hanna

• Mettler Toledo

---

Kết luận

Bộ điều khiển pH/ORP là thiết bị không thể thiếu trong các hệ thống giám sát và điều khiển chất lượng nước. Việc lựa chọn đúng bộ điều khiển và cảm biến phù hợp sẽ giúp hệ thống hoạt động ổn định, chính xác và tiết kiệm chi phí vận hành.
