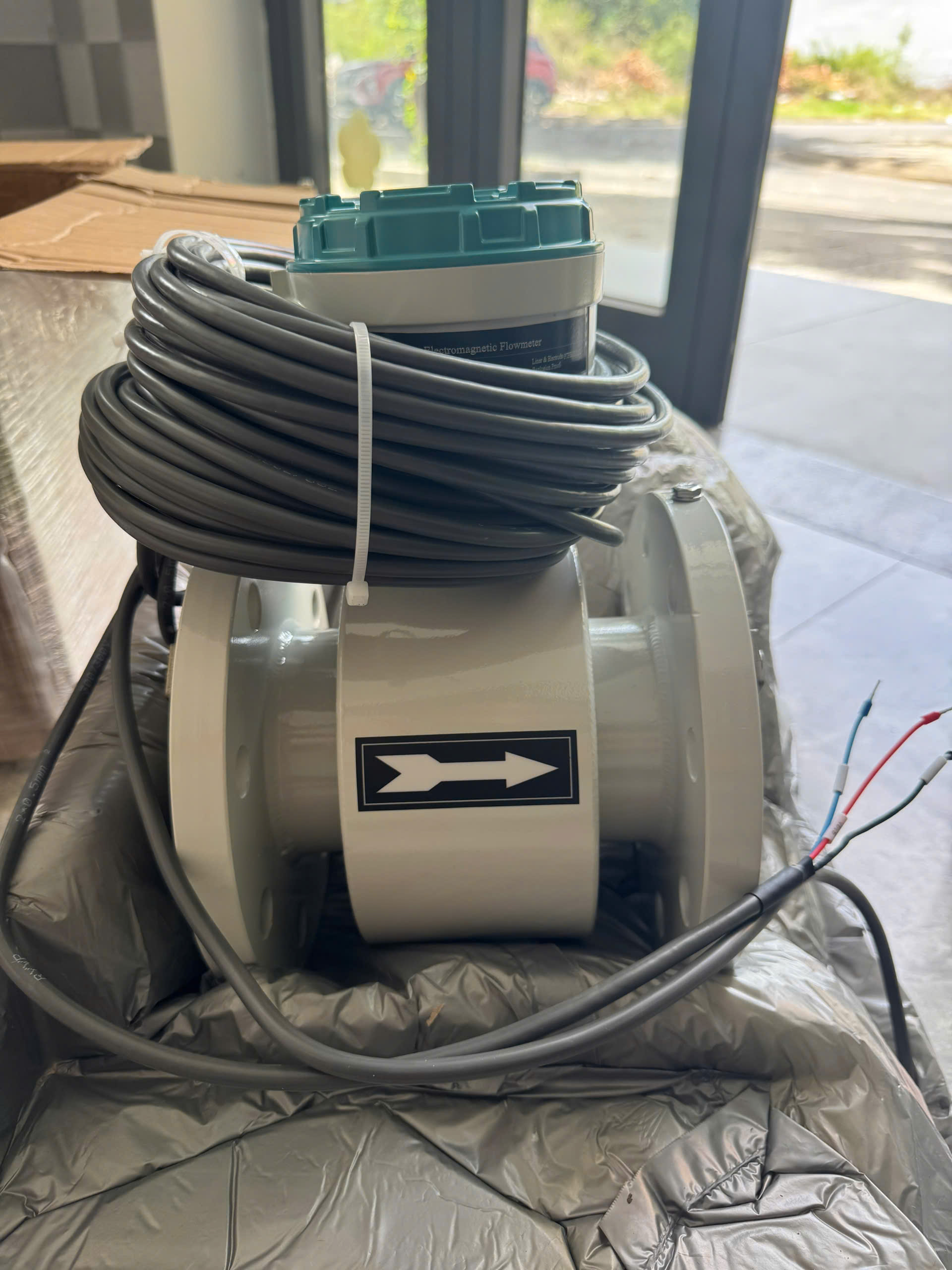

Đồng hồ đo lưu lượng điện từ Metertalk LDG-B-0080-L-M-1-F-1-0-2-D16-CS

Hướng Dẫn Lắp Đặt:

• • Phía trước đồng hồ (Thượng nguồn): Tối thiểu 5D (với DN80, đoạn ống thẳng phía trước phải dài ít nhất 5 × 80 = 400 mm).
  • Phía sau đồng hồ (Hạ nguồn): Tối thiểu 3D (đoạn ống thẳng phía sau dài ít nhất 3 × 80 = 240 mm).
  • Lưu ý: Nếu phía trước có van điều tiết hoặc bơm cao áp, khoảng cách phía trước nên tăng lên 10D để triệt tiêu dòng xoáy.

• • Luôn giữ ống đầy lưu chất: Đồng hồ điện từ chỉ đo chính xác khi lòng ống bọc cao su được lấp đầy nước 100%.
  • Vị trí tối ưu: Lắp ở vị trí thấp nhất của đường ống (đoạn đáy chữ U) hoặc lắp trên đoạn ống thẳng đứng với hướng dòng chảy đi từ dưới lên trên.
  • Vị trí cần tránh:
    • • Tránh lắp ở điểm cao nhất của hệ thống ống (Dễ bị tích tụ bọt khí gây sai số lớn).
      • Tránh lắp ở đoạn ống thả dốc xuống để hở đầu ra (Nước chảy không đầy ống).

NÊN LẮP:
   ✔ [ Bơm ] ---> ( Ống thẳng ≥ 5D ) ---> [ ĐỒNG HỒ ] ---> ( Ống thẳng ≥ 3D )
   ✔ Lắp trên đoạn ống đứng (Dòng chảy đi TỪ DƯỚI LÊN TRÊN)

KHÔNG NÊN LẮP:
   ✘ Lắp ngay sau van tiết lưu hoặc co vuông (gây dòng xoáy)
   ✘ Lắp ở đỉnh cao nhất của hệ thống ống (gây túi khí)

• • Vệ sinh ống: Làm sạch xỉ hàn, cát, rác bên trong đường ống trước khi siết mặt bích để tránh làm rách hoặc trầy xước lớp lót cao su (Rubber Lining).
  • Siết ốc đối xứng: Khi siết bulong mặt bích tiêu chuẩn DIN PN16, hãy siết đều tay theo hình ngôi sao (đối xứng) để lực ép lên ron làm kín được phân bổ đều, tránh bóp méo ống.
  • Không hàn khi đã gá đồng hồ: Tuyệt đối không tiến hành hàn đính hoặc hàn chết mặt bích khi đồng hồ đang gá trên ống. Nhiệt độ cao từ máy hàn sẽ làm nóng chảy và hư hỏng hoàn toàn lớp lót cao su bên trong.

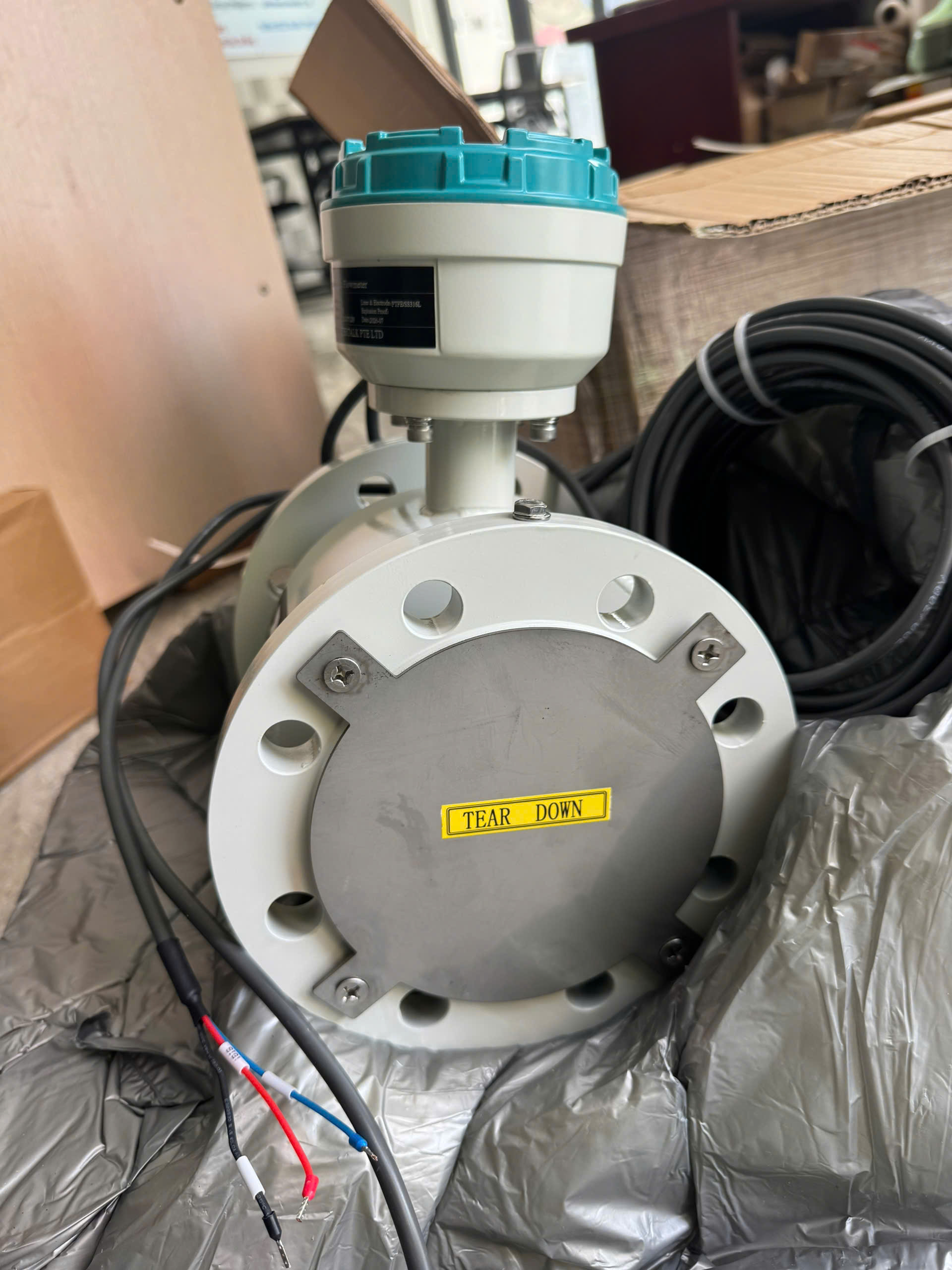

• Nếu ống dẫn bằng Kim loại: Nối dây tiếp địa từ con ốc tiếp địa trên bợt cảm biến (Sensor) trực tiếp vào hai mặt bích kim loại của đường ống.
• Nếu ống dẫn bằng Nhựa (PVC, HDPE): Bạn bắt buộc phải lắp thêm Vòng tiếp địa (Grounding Ring) bằng inox ở hai đầu bích đồng hồ, sau đó nối dây tiếp địa từ đồng hồ vào các vòng này để tạo mạch dẫn điện kín cho lưu chất.
• Hạ cọc đất: Nối dây tiếp địa của đồng hồ xuống cọc tiếp đất riêng biệt (điện trở đất < 10 Ω). Không nối chung với dây tiếp địa của động cơ biến tần hoặc lưới điện động lực.

Lý Do Lựa Chọn Đồng hồ đo lưu lượng điện từ Metertalk LDG-B-0080-L-M-1-F-1-0-2-D16-CS:

• • Thiết kế lòng ống rỗng hoàn toàn (Inline): Không chứa cánh quạt, vách ngăn hay bất kỳ chi tiết cơ học nào nhô ra bên trong buồng đo. Nhờ đó, thiết bị không gây tổn thất áp suất trên đường ống, giúp hệ thống bơm không phải bù áp, tiết kiệm đáng kể điện năng tiêu thụ.
  • Nói không với kẹt rác và bảo trì: Lưu chất chứa cặn bẩn, sợi vải, tóc hoặc bùn loãng (thường gặp trong nước thải) dễ dàng đi qua bợt đo mà không lo bị quấn hay nghẹt rác. Bạn sẽ tiết kiệm được tối đa chi phí và thời gian dừng máy để vệ sinh, bảo dưỡng định kỳ.

• • Chống mài mòn cơ học cao: Lớp lót cao su chuyên dụng (Rubber) có tính đàn hồi và chịu lực ma sát cực tốt. Khi dòng chảy mang theo hạt rắn, cát, hoặc tạp chất lơ lửng ma sát liên tục, lòng ống vẫn không bị trầy xước hay rách hỏng.
  • Kháng hóa chất hiệu quả: Hai tiếp điểm điện cực đo bằng Inox SS316L chịu được sự ăn mòn của môi trường nước thải công nghiệp chứa clo, hóa chất dệt nhuộm, xi mạ hoặc các dung dịch axit/kiềm loãng.

• • Độ chính xác cao (Sai số ±0.5%): Áp dụng công nghệ cảm ứng điện từ Faraday hiện đại, phản hồi kết quả đo theo thời gian thực một cách chính xác tuyệt đối, không bị sụt giảm độ nhạy theo thời gian như các dòng đồng hồ cơ thông thường.

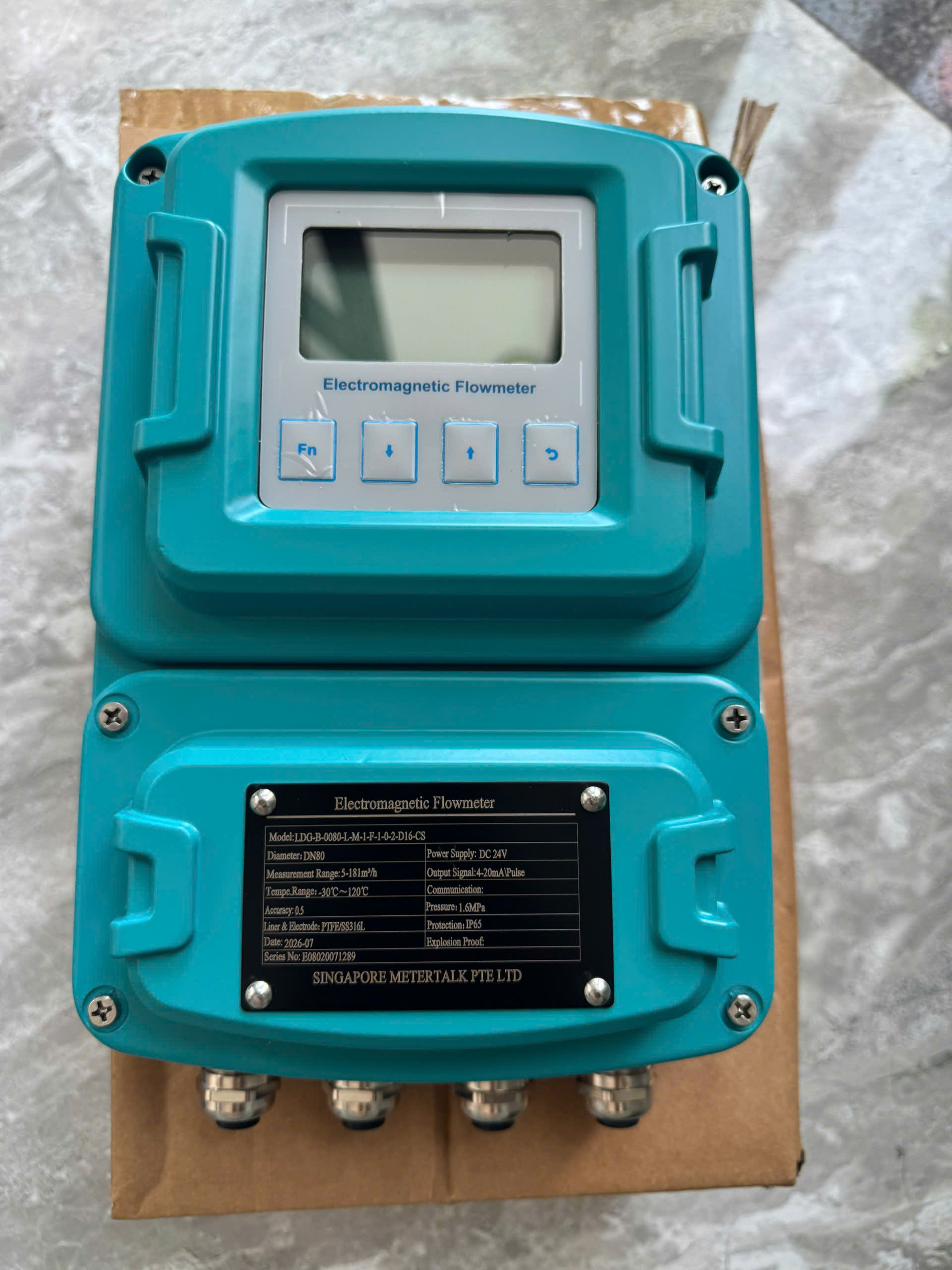

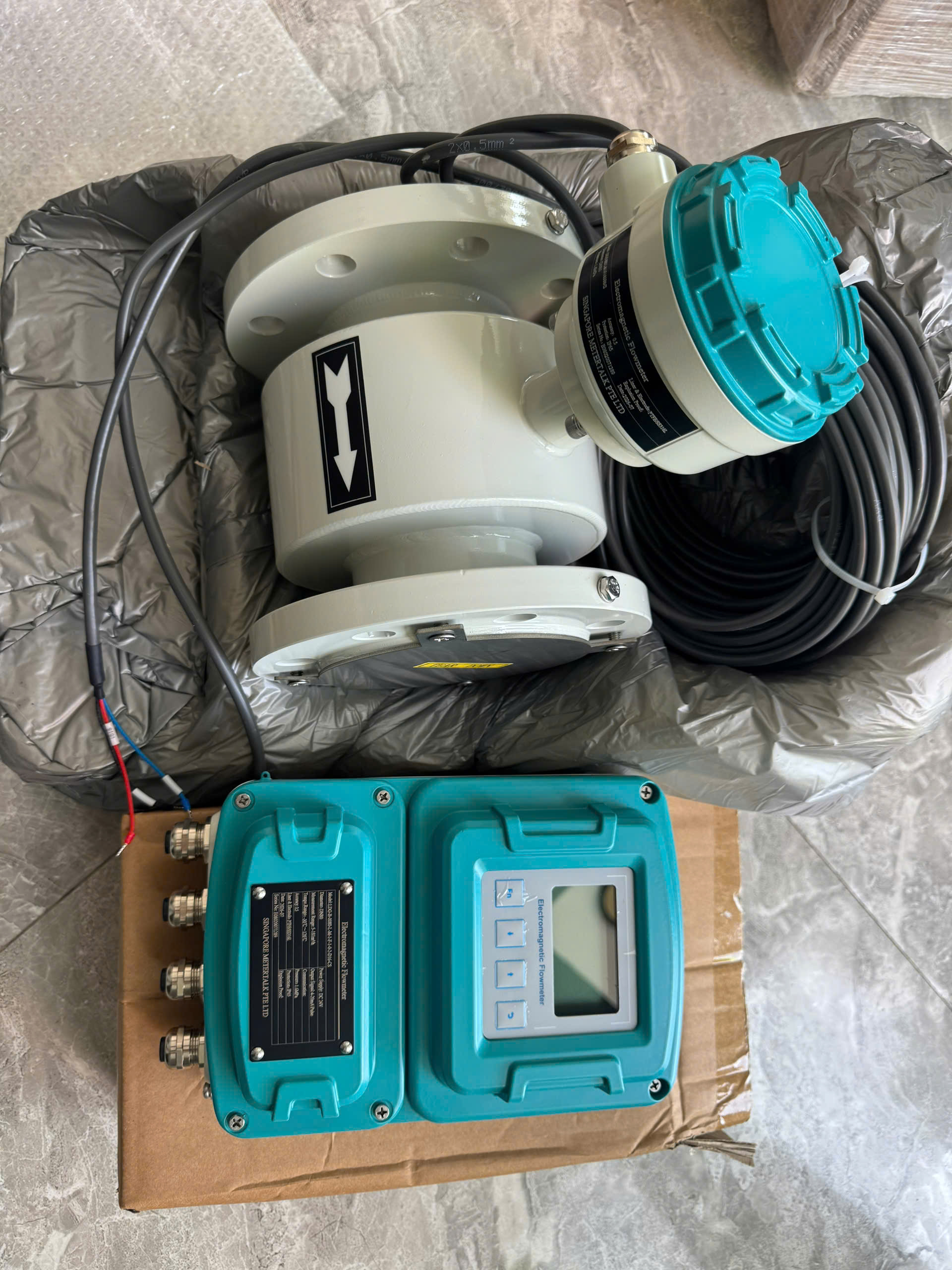

  • Màn hình rời (Remote) linh hoạt: Thiết kế mã L cho phép kéo dài màn hình hiển thị về tủ điện trung tâm. Người vận hành dễ dàng giám sát số liệu mà không cần phải tiếp cận trực tiếp các vị trí lắp ống nguy hiểm (dưới hố sâu, trên cao, hoặc nơi ẩm ướt).

• • Tín hiệu chuẩn công nghiệp: Xuất đồng thời dòng analog 4-20mA (truyền dữ liệu lưu lượng tức thời) và tín hiệu Xung/Pulse (dành cho bộ đếm tổng khối lượng nước tích lũy).
  • Hệ thống an toàn: Chạy nguồn 24V DC tiêu chuẩn tủ điện, triệt tiêu hoàn toàn nguy cơ rò rỉ điện gây nguy hiểm cho kỹ sư vận hành hệ thống bồn chứa hoặc đường ống hở.
