Giới thiệu về Yokogawa EJA110E-JMSRG-919DN/N4/HE + C20FW-HB-SN2NS-3F2SS9NNB-3DHSC-00N EJAC80E-D20MWSNNB-NN:

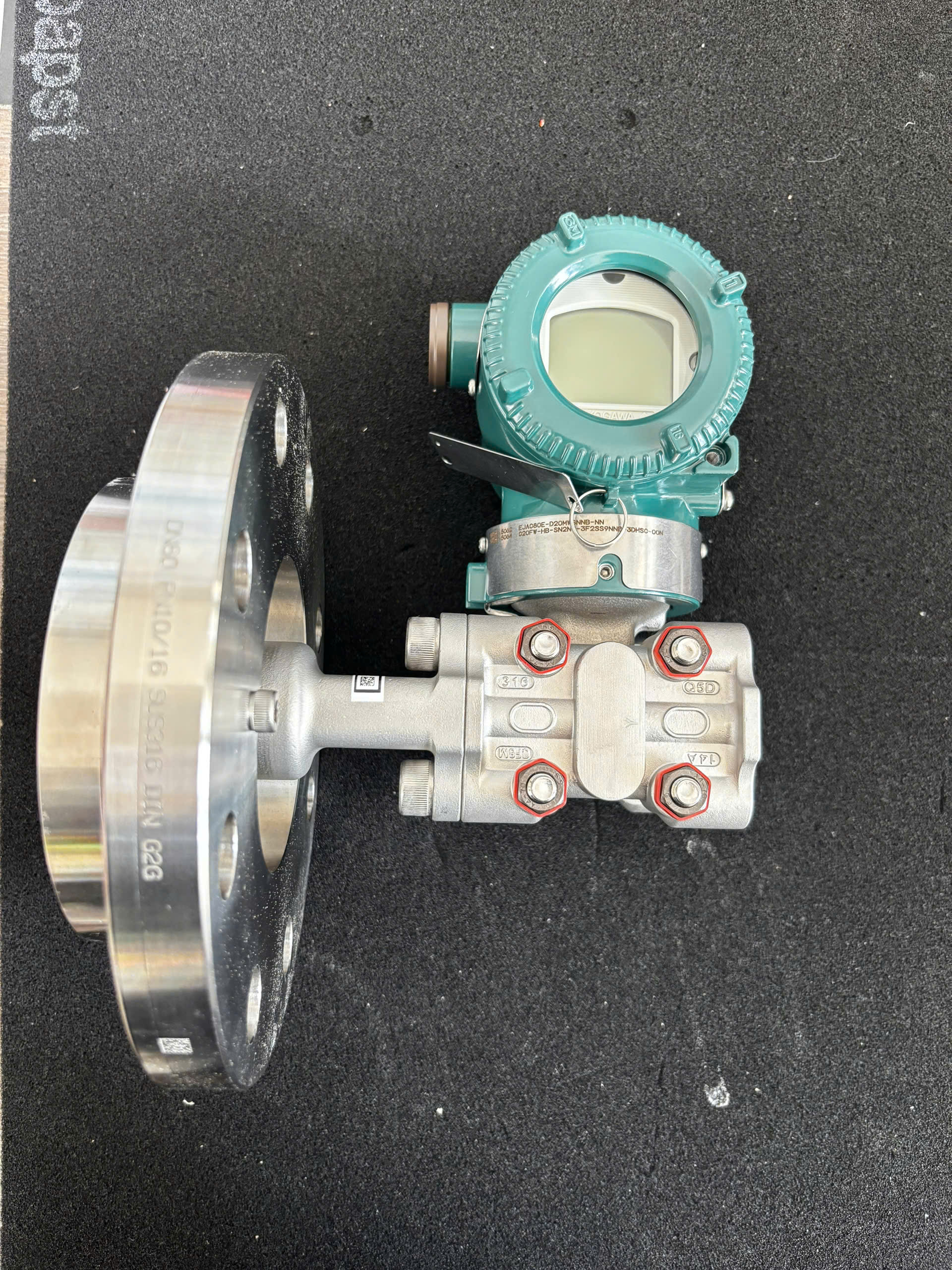

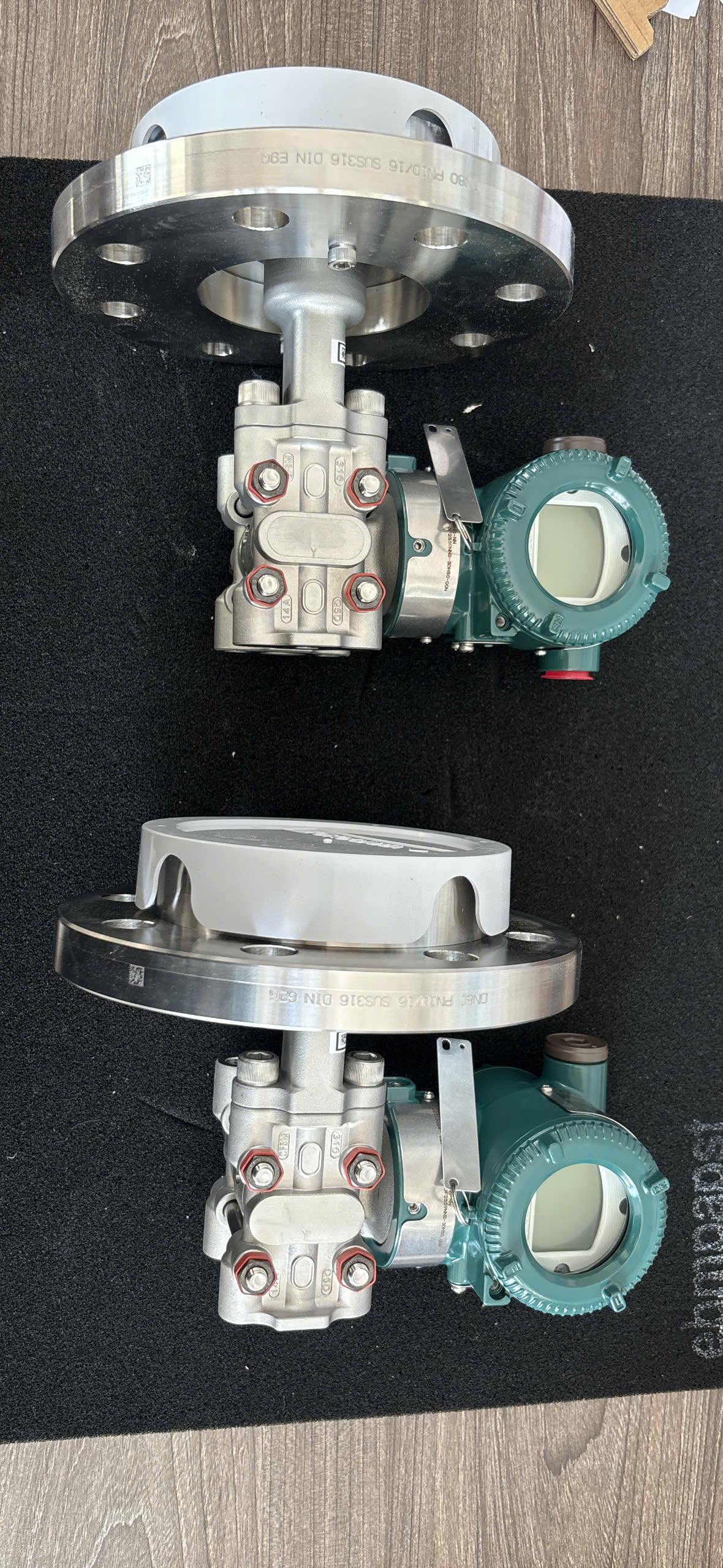

Thiết bị Yokogawa Model EJA110E-JMSRG-919DN/N4/HE là một bộ truyền áp suất chênh lệch (Differential Pressure Transmitter) thuộc dòng sản phẩm EJA-E hiệu suất cao. Thiết bị này được thiết kế đặc biệt để sử dụng trong các hệ thống đo chênh áp từ xa (remote diaphragm seal system)

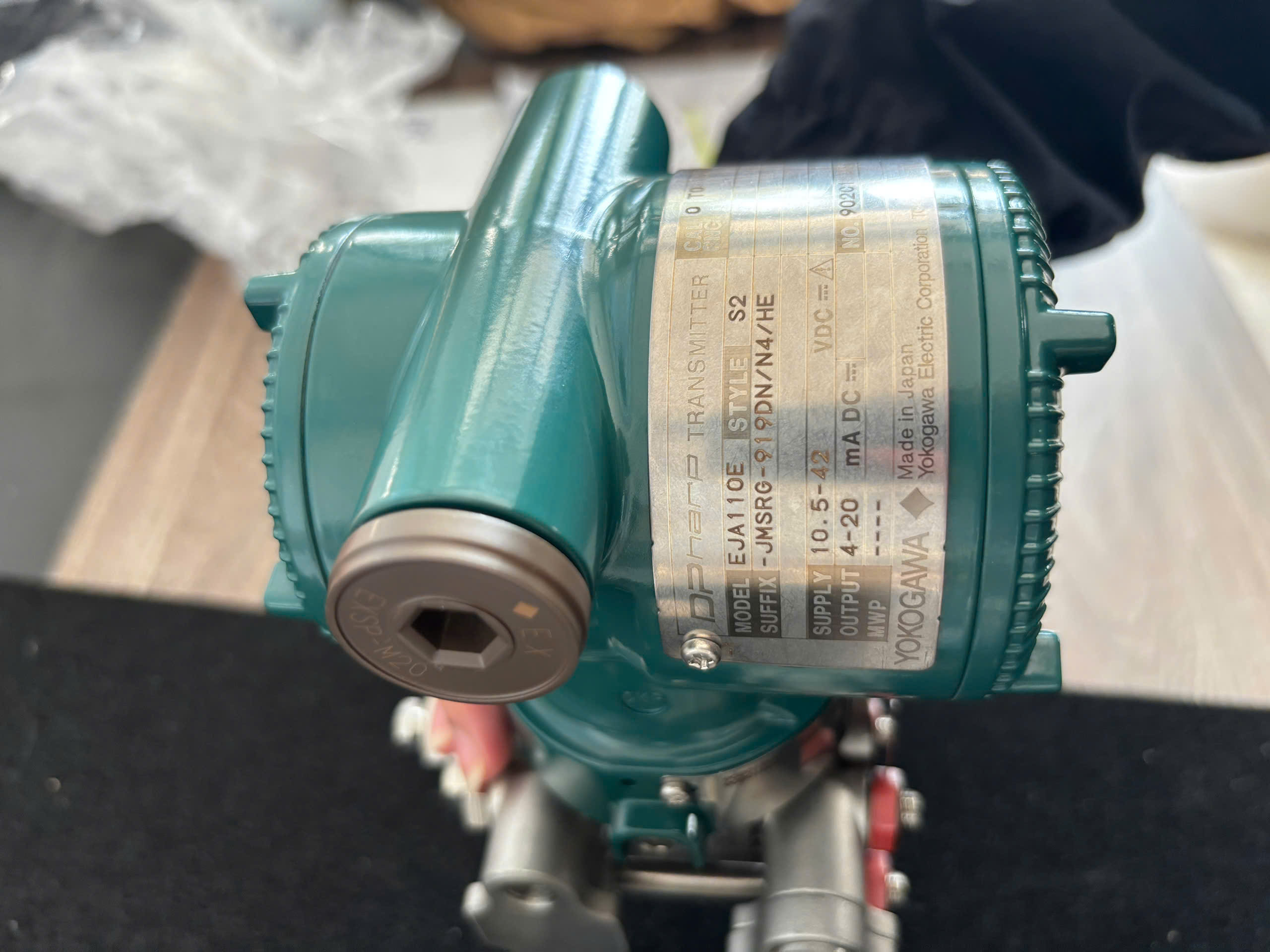

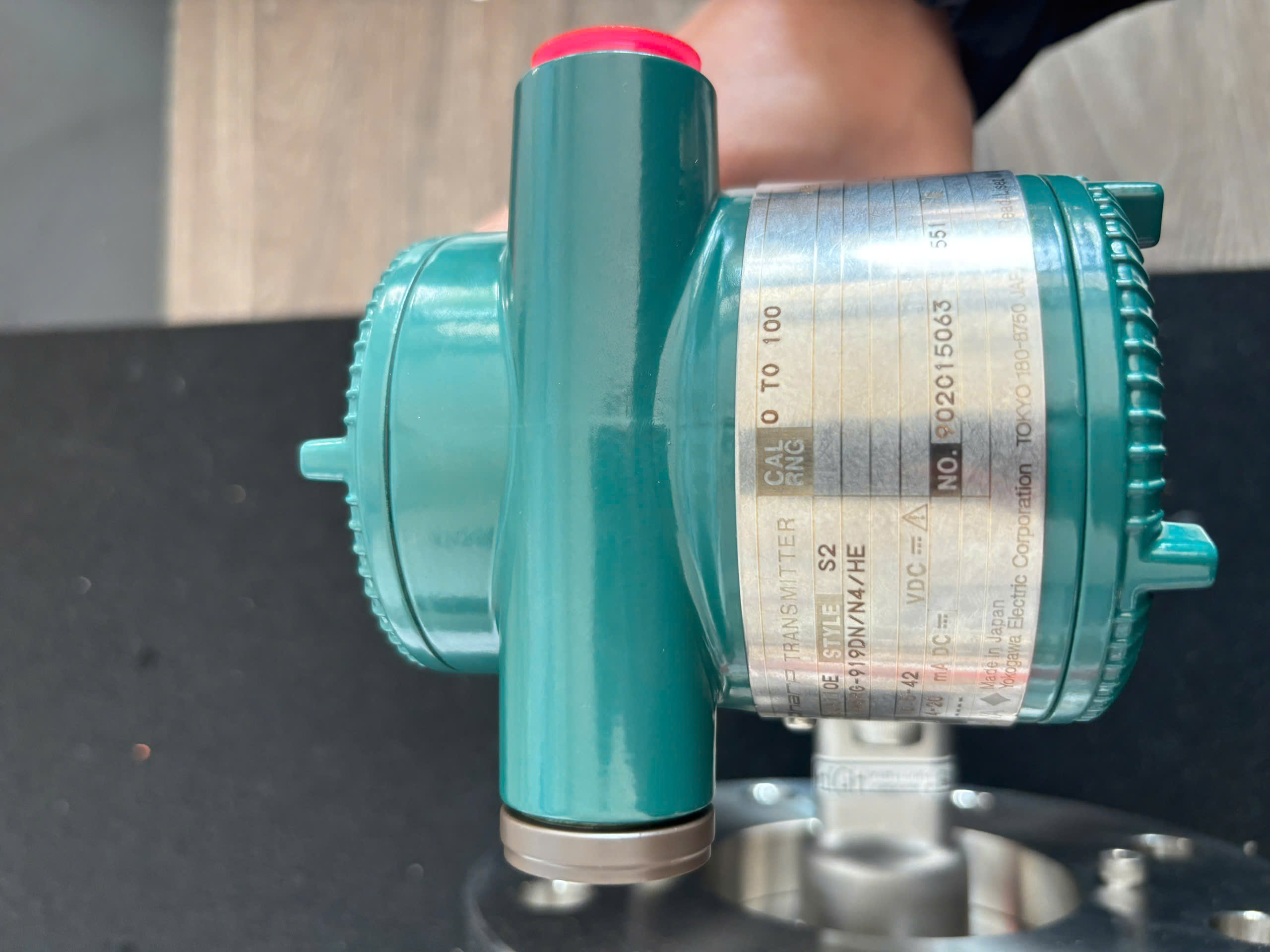

1, Bộ truyền áp suất chênh áp (Transmitter): EJA110E-JMSRG-919DN/N4/HE:

Model EJA110E: Thiết bị đo chênh lệch áp suất hiệu suất cao.
-J: Giao thức truyền thông HART 5/HART 7 (tín hiệu ra 4-20 mA DC).
M: Dải đo (Range) từ 1 đến 100 kPa (tương đương 10 đến 1000 mbar).
S: Vật liệu tiếp xúc lưu chất: Hastelloy C-276 (màng cảm biến) và Thép không gỉ 316L (capsule).
R: Kết nối đặc biệt dành cho hệ thống màng ngăn cách ly từ xa.
G: Dầu nạp cảm biến tiêu chuẩn: Dầu Silicone (dùng cho hầu hết các ứng dụng nhiệt độ thường).
9: Kết nối điện: Ren trong M20 x 1.5.
1: Vỏ bảo vệ: Hợp kim nhôm đúc tiêu chuẩn.
D: Màn hình hiển thị kỹ thuật số tại chỗ.
N: Không có giá đỡ.

Tùy chọn đặc biệt (Options):

/N4: Tiêu chuẩn an toàn ATEX Flameproof (chống cháy nổ, an toàn cho khu vực nguy hiểm Zone 1 & 2).
/HE: Chứng nhận kiểm tra áp suất hoặc vật liệu đặc biệt theo yêu cầu của dự án.

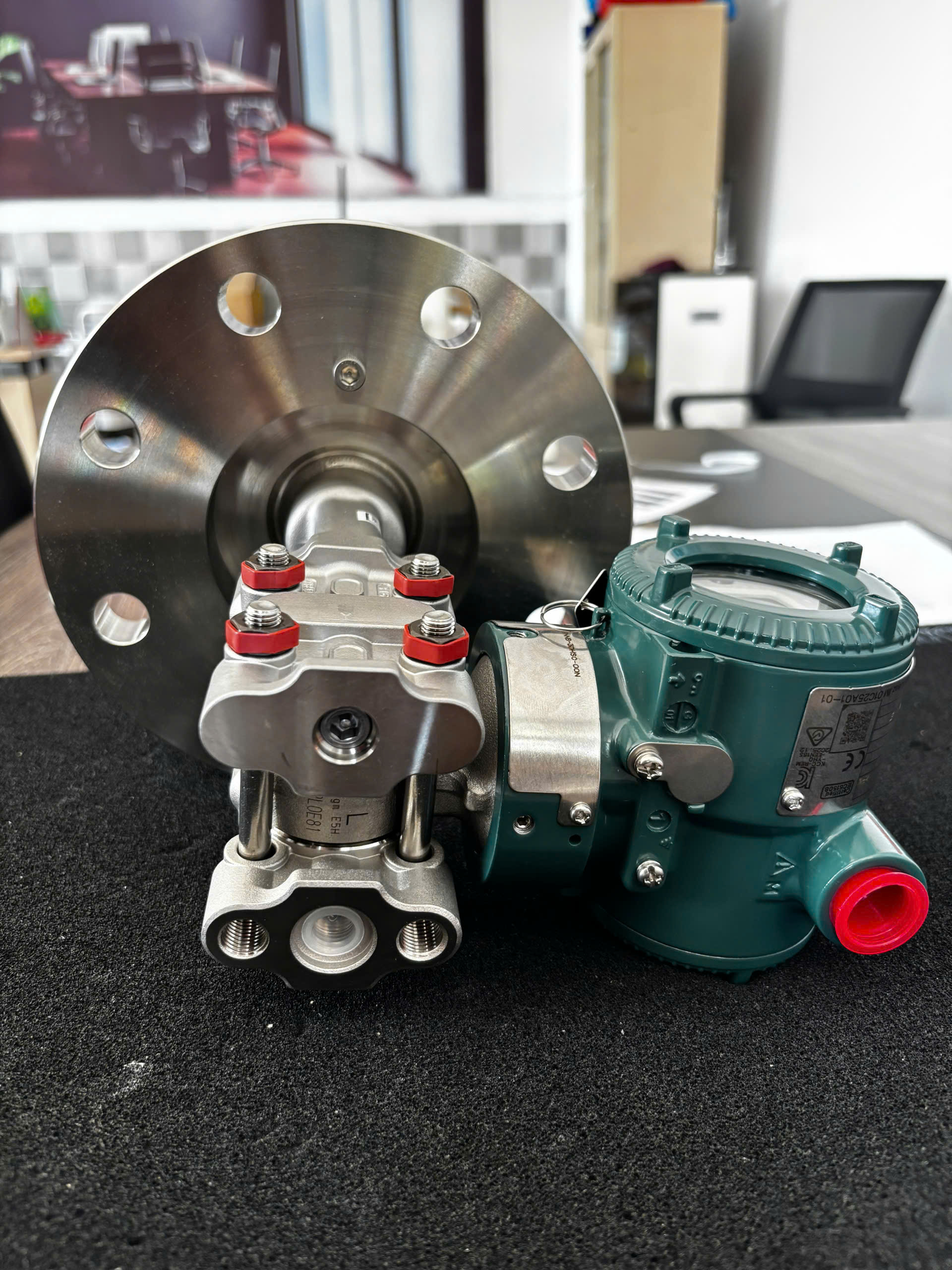

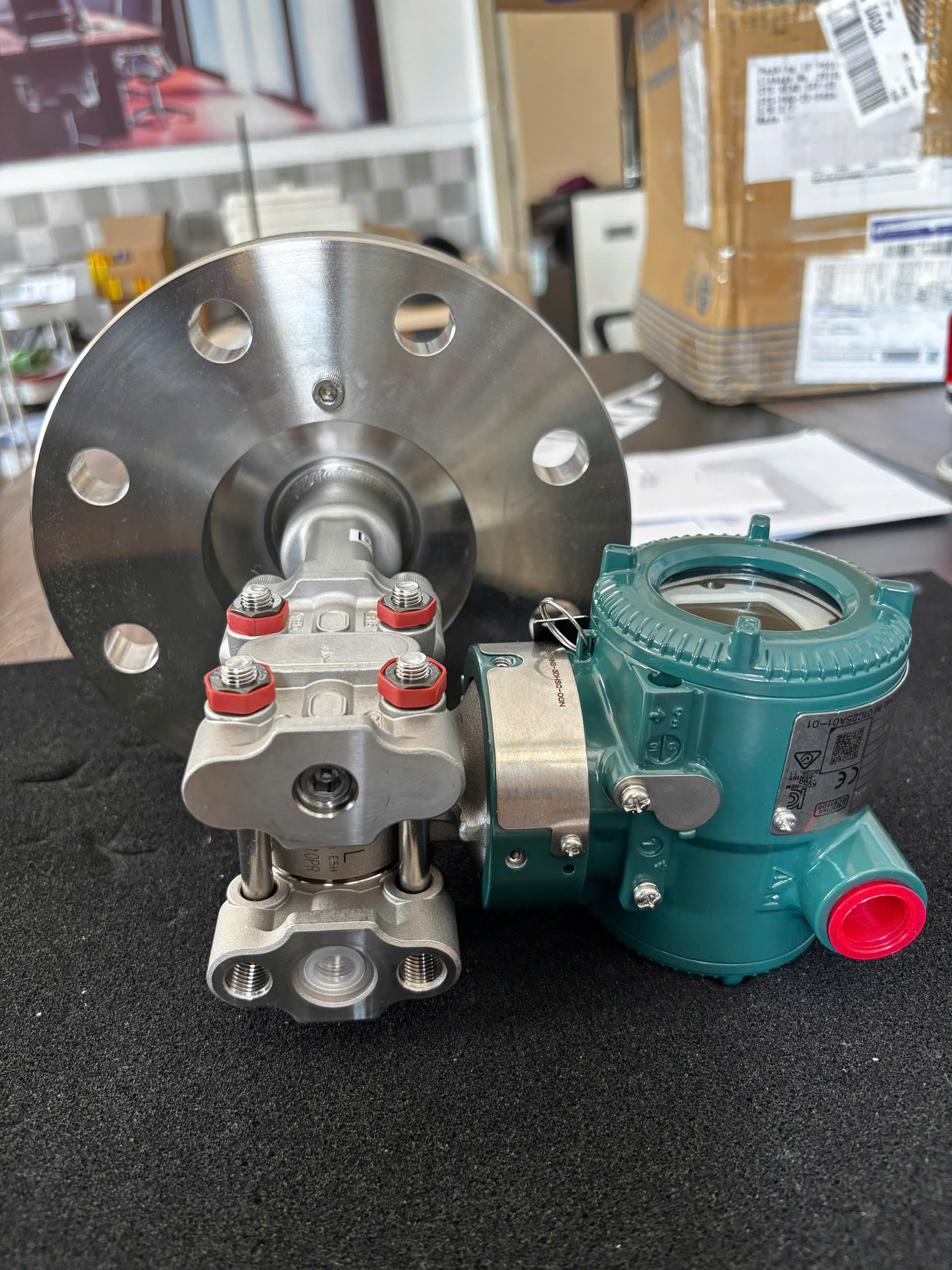

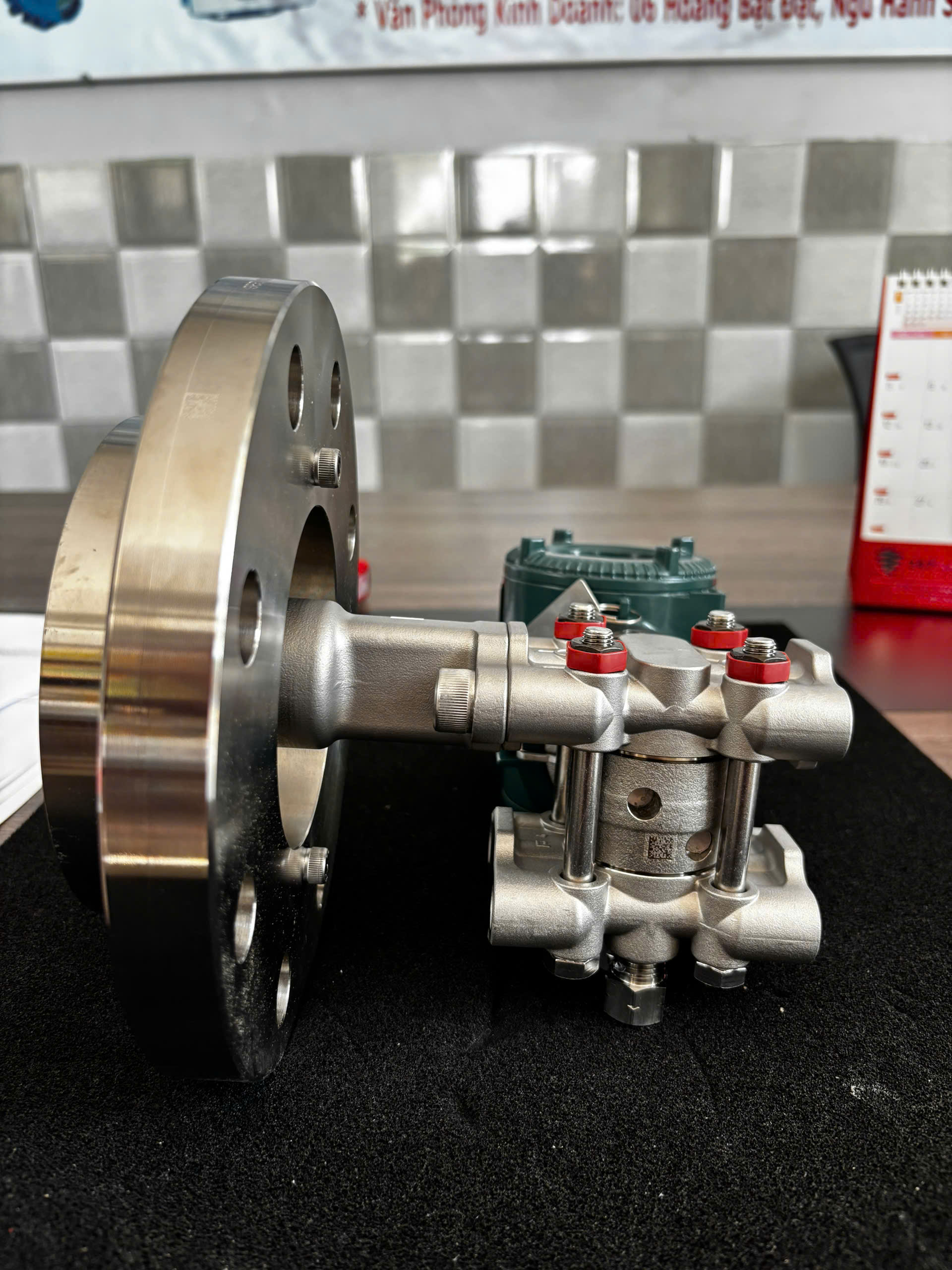

2. Hệ thống màng ngăn cách ly (Diaphragm Seal System): C20FW-HB-SN2NS-3F2SS9NNB-3DHSC-00N EJAC80E-D20MWSNNB-NN:

Hệ thống này giúp bảo vệ cảm biến chính khỏi tiếp xúc trực tiếp với môi trường đo khắc nghiệt:

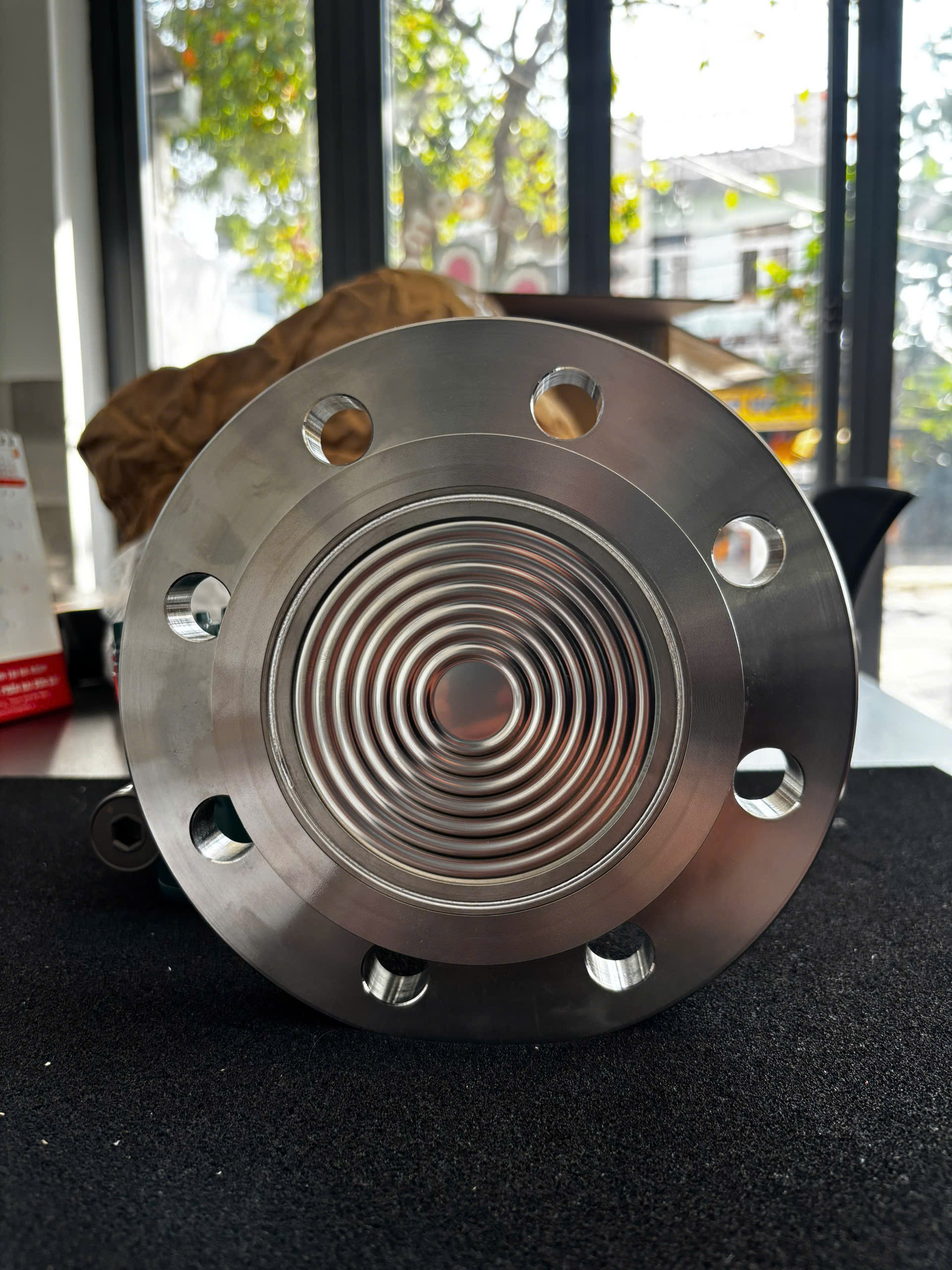

C20FW: Loại màng ngăn dạng mặt bích phẳng (Flush Flange Type), giúp ngăn chặn sự tích tụ cặn bẩn.
HB: Kích thước mặt bích: 3-inch (DN80).
SN2NS: Tiêu chuẩn áp suất mặt bích (thường là ASME Class 150 RF hoặc 300 RF tùy vào cấu hình chi tiết).
3F2SS9NNB: Chỉ định vật liệu chi tiết của màng ngăn (thường là Thép không gỉ 316L hoặc Hastelloy tùy cấu hình), đảm bảo khả năng chống ăn mòn.
3DHSC-00N:
- 3DHSC: Chiều dài ống mao dẫn (Capillary tube) kết nối cảm biến với mặt bích.
- 00N: Chiều dài ống mao dẫn cụ thể (ví dụ: 3 mét).
EJAC80E-D20MWSNNB-NN: Đây là mã phụ kiện đi kèm để gắn bộ truyền EJA110E lên hệ thống màng ngăn, đảm bảo kết nối kín và chính xác.

Ứng dụng chính của hệ thống:

Hệ thống này lý tưởng cho các ứng dụng công nghiệp nặng, đặc biệt là trong ngành Hóa chất, Dầu khí, và Năng lượng, nơi yêu cầu đo chênh lệch áp suất hoặc mức chất lỏng trong bồn chứa mà chất lỏng có các đặc tính sau:

Ăn mòn cao: Nhờ vật liệu Hastelloy C-276.
Nhiệt độ cao: Dầu nạp silicone và ống mao dẫn giúp cách nhiệt cho bộ truyền.
Dễ đóng cặn/đông đặc: Thiết kế mặt bích phẳng C20FW giúp dễ dàng vệ sinh và ngăn tắc nghẽn.
Môi trường nguy hiểm: Chứng chỉ chống cháy nổ ATEX N4 đảm bảo an toàn vận hành.
